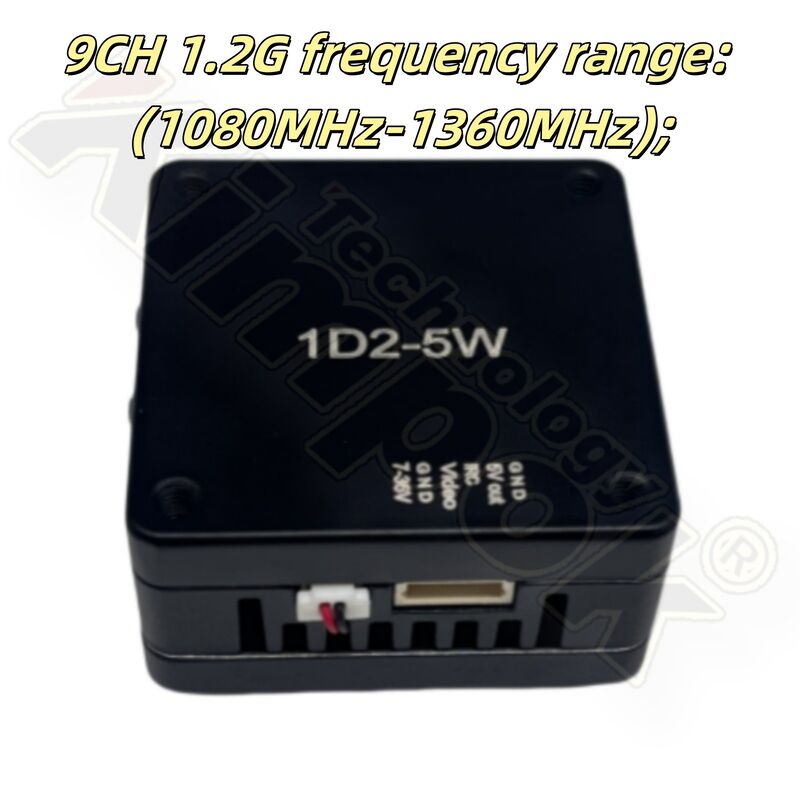

5 Вт 1,2 ГГц FPV VTX 9CH Видеопередатчик 1080 МГц-1360 МГц

• 9CH 1,2G диапазон частот: 1080MHz-1360MHz
• Максимальная мощность: 5 Вт (25 мВт/5000 мВт, регулируемая на два уровня)
• Входное напряжение: DC 7V-36V, поддерживающее вход батареи 2-8S
• Коннектор антенны: MCX
• Умный аудио: IRC Tramp
• Способ рассеивания тепла: оболочка из алюминиевого сплава, теплоотводы и вентилятор
• Промежуток между отверстиями: 30,5 мм × 30,5 мм /ø3,0 мм
• Размеры: 38 мм × 38 мм × 20,7 мм
• Вес: 38 грамм

• Указатель канала: красный светодиод
• Индикатор полосы: Синий светодиод
• Показатель мощности: зеленый светодиод
• Кнопка смены диапазона и канала
• Кнопка переключателя
• 1.0 6P Коннектор питания
• Удерживающий кабель охлаждающего вентилятора
• Коннектор антенны MCX

Кнопка 4 используется для переключения полосы и канала; каждый раз, когда кнопка 4 нажимается в течение короткого времени, чтобы переключиться на следующий канал, красный светодиод 1 мигает, 1.2.3.4.5.6.7.8Операция может быть циклической.

Кнопка 5 - это кнопка регулировки мощности, каждое короткое нажатие переключает мощность на один шаг, переходя между двумя шагами 25 мВт и 5000 мВт. Зеленый светодиод - индикатор мощности,состояние показано на следующем рисунке:Нажмите и удерживайте 3 секунды, чтобы войти в режим пит, зеленый свет всегда включен.

• VTX должен быть установлен с достаточным пространством для обеспечения надлежащей конвекции воздуха для рассеивания тепла, в противном случае может активироваться защита от перегрева, что может уменьшить мощность передачи или отключить.
• Перед включением, убедитесь, что диапазон напряжения и полярность правильные, чтобы предотвратить повреждение компонента.
• Перед включением, убедитесь, что антенна правильно установлена на радиочастотном выходе, чтобы продлить срок службы модуля.
• Пожалуйста, ознакомьтесь с руководством по эксплуатации перед использованием для правильной проводки и максимизации срока службы модуля.
