1.7G 4W видеопередатчик для БПЛА, 8 каналов, 1680M-1960M FPV VTX, передача изображения на большие расстояния

1.7G 4W видеопередатчик для БПЛА, 8 каналов, 1680M-1960M FPV VTX, передача изображения на большие расстояния

I. Спецификации

1. 1.7GHz : 1680MHz-1960MHz

2. Максимальная мощность: 4W (25mW/2000mW/4000mW, регулируемая)

3. Входное напряжение: DC 7V-36V, поддержка батареи 2-8S

4. Разъем для антенны: SMA гнездо с внутренним отверстием

5. Smart audio: IRC Tramp

6. Метод отвода тепла: алюминиевый сплав корпус, радиатор и вентилятор

7. Расстояние между отверстиями: 20 мм*20 мм/ø2 мм

8. Размеры: 53 мм*28.85 мм*16 мм

9. Вес: 25.85 г

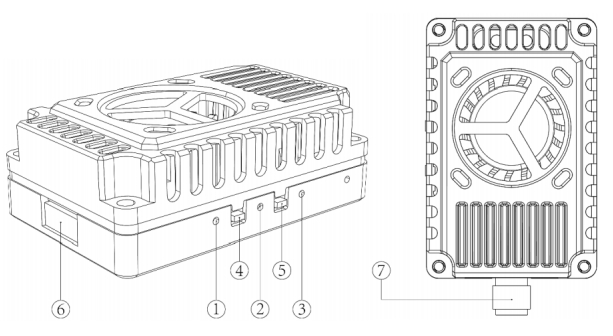

II. Функция Введение

1. Индикатор канала: Красный светодиод

2. Диапазон индикатор: Синий светодиод

3. Индикатор питания: Зеленый светодиод

4. Кнопка переключения диапазона и канала

5. Кнопка переключения мощности

6. 1.0 6P Разъем питания

III. Управление Метод и светодиодный Индикатор

1. Кнопка 4 используется для переключения диапазона и канала; каждый раз, когда кнопка 4 нажимается на короткое время для переключения на следующий канал, красный светодиод 1 мигнет, 1.2.3.4.5.6.7.8 по очереди. Операция может быть циклической; см. схему ниже для получения подробной информации!

2. Кнопка 5 - кнопка регулировки мощности. Каждое короткое нажатие переключает мощность на один уровень, циклически переключаясь между четырьмя уровнями 25 мВт, 2000 мВт и 4000 мВт. Зеленый светодиод является индикатором питания, со следующими состояниями, как показано на рисунке ниже: 25 мВт мигает один раз, 1000 мВт мигает дважды, 2000 мВт мигает три раза, а 4000 мВт мигает четыре раза. Нажмите и удерживайте в течение 3 секунд, чтобы войти в режим pit, при этом зеленый свет остается включенным. См. рисунок ниже для получения подробной информации!
