Высокомощный 5W VTX 1.2G Видеопередатчик для дронов FPV, передача изображения, 9 каналов, 25 мВт - 5000 мВт FPV VTX

Высокопроизводительный 5W VTX 1.2G беспилотный видеопередатчик FPV передача изображений 9CH 25mW 5000mW FPV VTX

I. Спецификации

1. 9CH диапазон частот 1,2G: (1080MHz-1360MHz);

2Максимальная мощность: 5 Вт (25 мВт/5000 мВт, регулируемая на двух уровнях);

3Входное напряжение: DC 7V-36V, поддерживает вход батареи 2-8S

4Коннектор антенны: MCX

5Умный аудио:

6Способ рассеивания тепла: оболочка из алюминиевого сплава, теплоотводы и вентилятор

7Пространство между отверстиями: 30,5 мм*30,5 мм/ø3,0 мм

8Размеры: 38*38*20.7 мм.

9Вес: 38 грамм

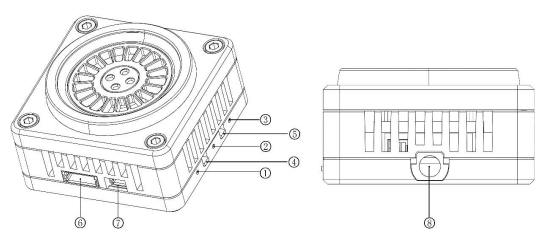

II. Введение в функции

1. индикатор канала: красный светодиод

2Индикатор диапазона: Синий светодиод

3Показатель мощности: зеленый светодиод

4. Кнопка перемены группы и канала

5. Кнопка переключателя

6. 1.0 6P Коннектор питания

7. Холодный вентилятор держатель кабеля питания

8. Коннектор антенны MCX

III. Способ управления и светодиодный индикатор

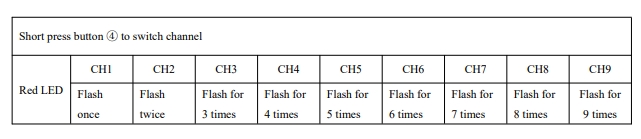

1. кнопка 4 используется для переключения полосы и канала; каждый раз, когда кнопка 4 нажимается в течение короткого времени, чтобы переключиться на следующий канал, красный светодиод 1 будет мигать, 1.2.3.4.5.6.7.8Операция может быть циклической; подробности см. на следующей схеме!

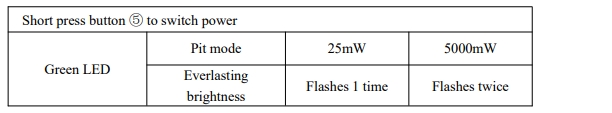

2. кнопка 5 - это кнопка регулировки мощности, каждый короткий нажатие переключает мощность на один шаг, циклически между двумя шагами 25mW и 5000mW. Зеленый светодиод - это индикатор мощности,состояние показано на следующем рисунке:, 25 мВт мигает один раз, 5000 мВт мигает дважды. Нажмите и удерживайте в течение 3 секунд, чтобы войти в режим ямы, зеленый свет всегда включен. Смотрите рисунок ниже для деталей!

Примечание: данный VTX имеет функцию защиты от температуры, когда температура микрофона выше 100 °C, мощность передатчика этого микрофона уменьшается на одну ступень,если температура по-прежнему выше 100 °C, продолжать снижать мощность на один шаг до минимальной мощности (25 мВт); в это время температура микрофона будет понижена, и когда температура снизится до 95 °C, мощность передатчика вернется к первоначально установленному уровню мощности.
