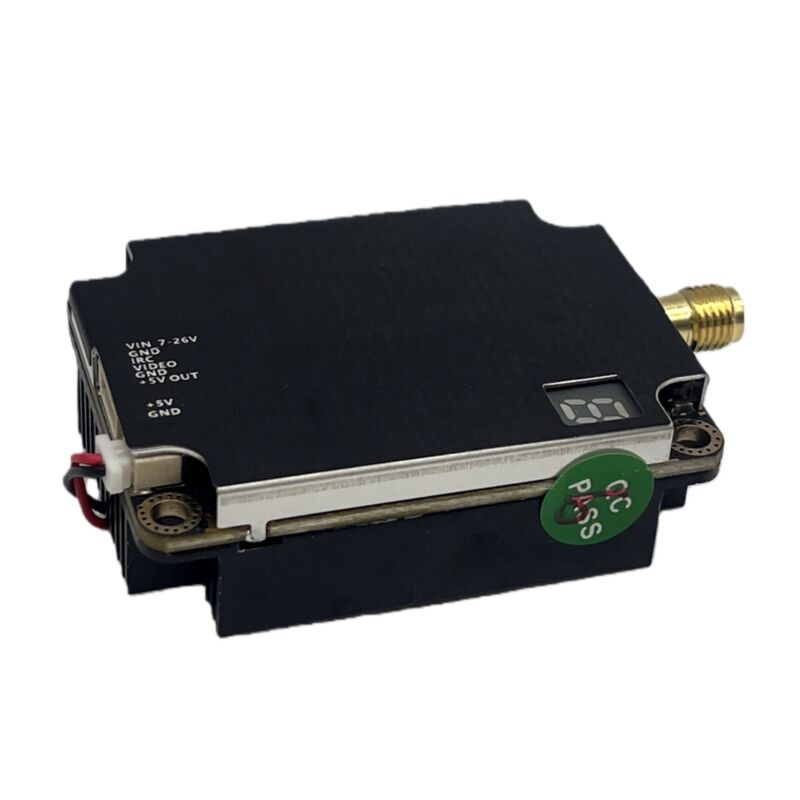

Параметр(Видеопередатчик Ultra Long Range All Channels Version 3.3G 6W ALV3306AC)
Входное напряжение: 7-26 В
Дополнительные функции: IRC 6000 мВт
Питание: 5 В для камеры при токе менее 500 мА макс.
Выходная мощность: 2000 мВт/6000 мВт
Микрофон: Не поддерживается
Разъем антенны: SMA
Разъем кабеля: JST, 6Pin
Размеры: 50*36*16 мм, 30*44,5 мм (отверстие)
Вес: 40,4 г
Комплектация: 1x VTX, 1x кабель, 1x ANT
Основные характеристики(Видеопередатчик Ultra Long Range All Channels Version 3.3G 6W ALV3306AC):
. Поддержка данных IRC
· Переключение мощности 2000/6000 мВт
. Встроенный вентилятор
. Настройка OSD с использованием IRC
· Вход 7-26 В с выходом 5 В
Режим выбора канала с помощью кнопки
Одна кнопка используется для установки канала, диапазона и мощности.
Выбор канала
Короткое нажатие для изменения 8 каналов.
Выбор диапазона
Нажмите кнопку на 2 секунды, светодиод мигнет буквой, затем короткое нажатие для изменения 8 диапазонов от A-b-C-d-E-F-G-H
Выбор мощности
Нажмите кнопку на 4 секунды, светодиод быстро мигнет числом, затем короткое нажатие для изменения 2
уровней мощности, 1 - 2000 мВт, 2 - 6000 мВт
Нажмите кнопку на 5 секунд, пока светодиод не отобразит P, в этот момент 0 дБм. Нажмите и удерживайте в течение 5 секунд, чтобы выйти из режима P.
Медленное включение
VTX подождет 3 секунды перед включением усилителя мощности.
3-секундное медленное включение защитит VTX от сгорания из-за максимальной мгновенной мощности.
Режим Pit
VTX полностью доступен через данные IRC.
Он поддерживает режим Pit.
3060-3500 МГц (64 канала)
CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8
A 3360 3380 3400 3420 3440 3460 3480 3500
b 3200 3220 3240 3260 3280 3300 3320 3340
C 3330 3350 3370 3390 3410 3430 3450 3470
d 3170 3190 3210 3230 3250 3270 3290 3310
E 3320 3345 3370 3395 3420 3445 3470 3495
F 3310 3330 3355 3380 3405 3430 3455 3480
G 3220 3240 3260 3280 3300 3320 3340 3360
H 3060 3080 3100 3120 3140 3160 3180 3200
ОСТОРОЖНО
БУДЬТЕ ОСТОРОЖНЫ, ЧТОБЫ НЕ ОБЖЕЧЬ ПАЛЬЦЫ
ПОДКЛЮЧИТЕ АНТЕННУ ПЕРЕД ВКЛЮЧЕНИЕМ VTX
НЕ СНИМАЙТЕ ВЕНТИЛЯТОР
