3,3 г VTX 5W RF Power Wireless Video Transmetter до 10 км VTX Transmision 16CH VTX Модуль

3.3G VTX 5W RF Power Wireless Video Transmitter до 10 км VTX Модуль передачи изображений 16CH VTX

I. Спецификации

1. 16CH диапазон частот 3.3G: (3170MHz-3470MHz);

2Максимальная мощность: 5 Вт (25 мВт/5000 мВт, регулируемая на двух уровнях);

3Входное напряжение: DC 7V-36V, поддерживает вход батареи 2-8S

4Коннектор антенны: MCX

5Умный аудио:

6Способ рассеивания тепла: оболочка из алюминиевого сплава, теплоотводы и вентилятор

7Пространство между отверстиями: 30,5 мм*30,5 мм/ø3,0 мм

8Размеры: 38*38*20.7 мм.

9Вес: 38 грамм

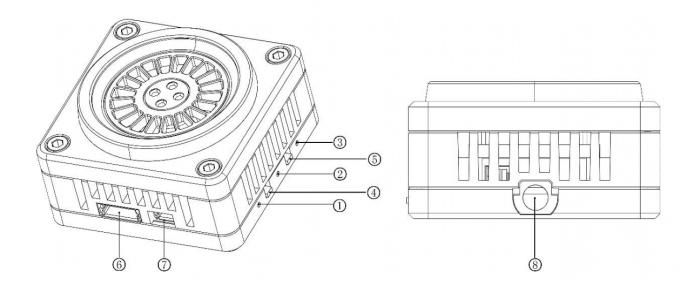

II. Введение в функции

1. индикатор канала: красный светодиод

2Индикатор диапазона: Синий светодиод

3Показатель мощности: зеленый светодиод

4. Кнопка перемены группы и канала

5. Кнопка переключателя

6. 1.0 6P Коннектор питания

7. Холодный вентилятор держатель кабеля питания

8. Коннектор антенны MCX

Примечание: данный VTX имеет функцию защиты от температуры, когда температура микрофона выше 100 °C, мощность передатчика этого микрофона уменьшается на одну ступень,если температура по-прежнему выше 100 °C, продолжать снижать мощность на один шаг до минимальной мощности (25 мВт); в это время температура микрофона будет понижена, и когда температура снизится до 95 °C, мощность передатчика вернется к первоначально установленному уровню мощности.

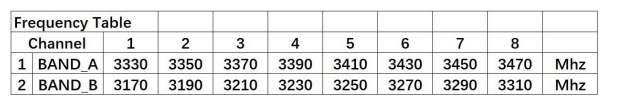

III. Таблица частот

VI. Уведомление об использовании:

1. VTX должен быть установлен с пространством, чтобы обеспечить конвекцию воздуха вокруг модуля, чтобы обеспечить теплораспределение модуля; в противном случае модуль охрана от перегрева начинается,уменьшить мощность передачи, или даже отключить передачу.

2. Рекомендуется, чтобы перед включением питания, чтобы убедиться, что правильный диапазон напряжения, положительные и отрицательные полюса являются правильными, чтобы не сжигать компоненты.

3. Рекомендуется, чтобы перед включением питания убедиться, что выпуск RF RF был установлен антенной, которая может продлить срок службы модуля.

4. Пожалуйста, ознакомьтесь с руководством по эксплуатации перед использованием, чтобы вы могли правильно проводки и продлить срок службы модуля.
